駐車ブレーキ(駐車ブレーキ・介助ブレーキ連動機能付)の調整手順
<該当車椅子:スマイル、トラベル>はこちら

駐車ブレーキの調整手順

<該当車椅子:ハピネス、ハピネスワイド、ハピネスライト、ハピネスプレミアム、ハピネスコンパクト、コンフォート、ウィッシュ>

    <使用工具>
  • スパナ
1
車椅子の駐車ブレーキの調整位置
駐車ブレーキの調整は赤丸の所で調整します。
2
駐車ブレーキのボルトの位置
ボルトで固定している部分が二ヶ所あるので、それぞれゆるめるとブレーキの位置を調整できるようになります。
3
ボルトをゆるめる
内側に付いている二ヶ所のナットを、それぞれスパナでゆるめてください。
4
駐車ブレーキの調整
左右に動くようになり、ブレーキの調整ができます。

駐車ブレーキをかけたときに、タイヤに駐車ブレーキのタイヤ押さえが当たり、タイヤがしっかり止まる位置に調整します。
(タイヤと駐車ブレーキのタイヤ押さえのすき間幅の目安は10mm~17mm程度ですが、しっかりタイヤが止まる位置に調整してください。

5
駐車ブレーキの調整完了
位置が決まったら、しっかりナットを締め直して固定し、完了です。
ブレーキが正常に作動するかしっかり確認して、ご使用ください。
※調整、メンテナンス等に不安がある場合は専門家へご依頼ください。

駐車ブレーキ(駐車ブレーキ・介助ブレーキ連動機能付)の調整手順

<該当車椅子:スマイル、トラベル>

    <使用工具>
  • ソケットレンチもしくはスパナ
1
車椅子の駐車ブレーキの調整位置
駐車ブレーキの調整は赤丸の所で調整します。
2

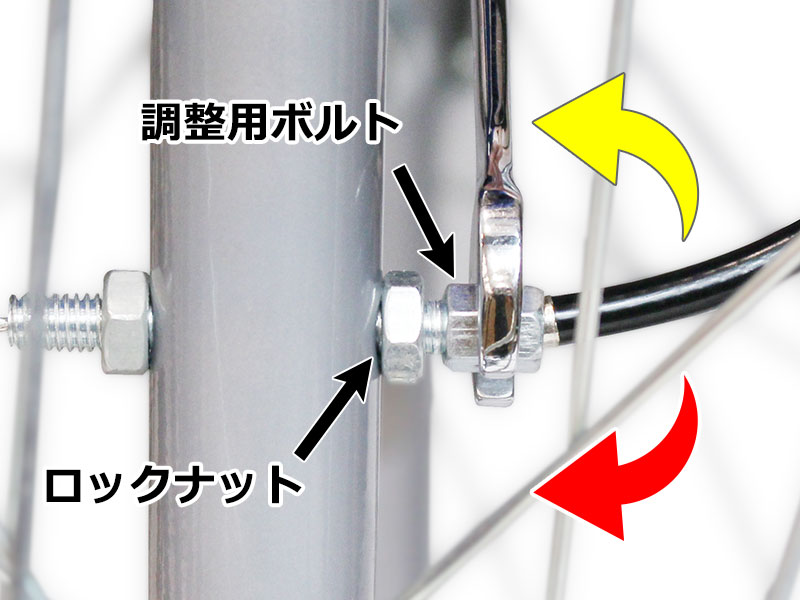

駐車ブレーキとタイヤの間隔調整
黒い丸で囲まれているナットをまわし矢印の方向に動かしゆるめます。
黄色の方向に回せばブレーキとタイヤの間隔が広がり、赤い方向に回すと狭くなります。
3

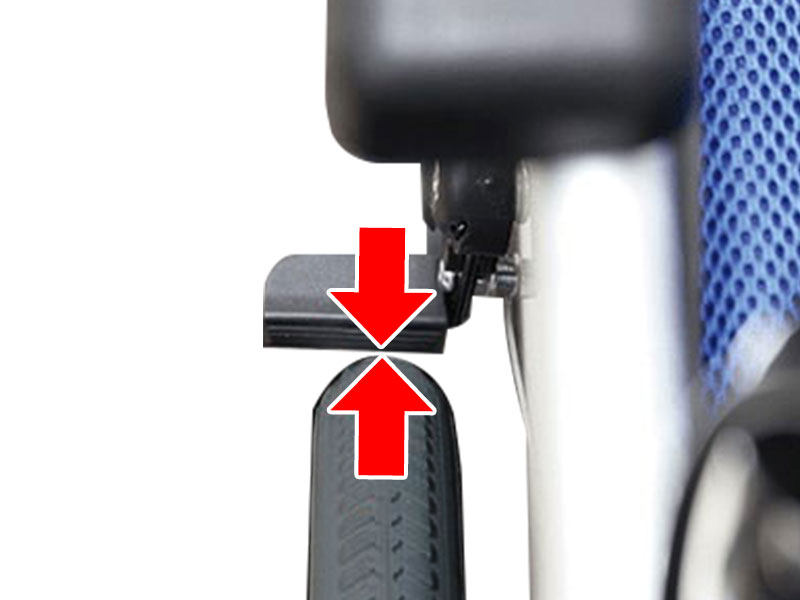

駐車ブレーキとタイヤの間隔が狭い
赤い方向にまわしたところです。狭くなっているのがわかります。
4

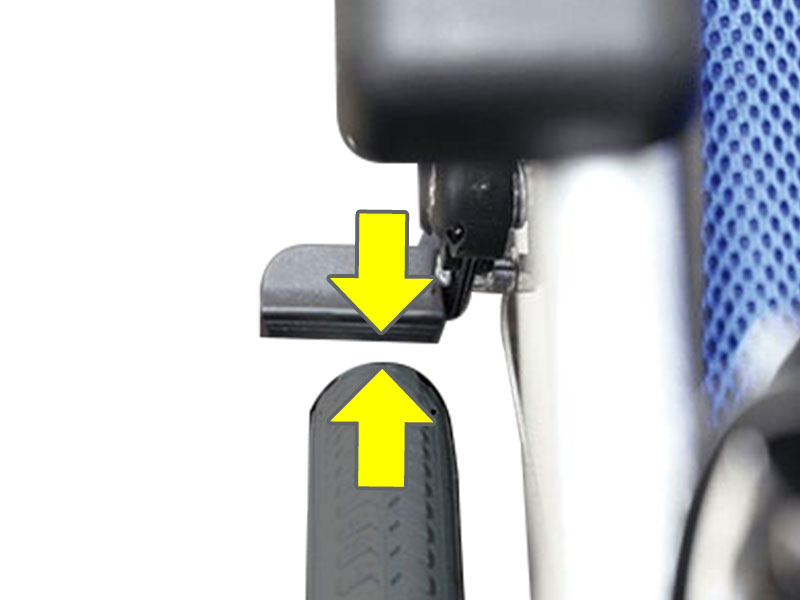

駐車ブレーキとタイヤの間隔が広い
黄色い方向にまわしたところです。広くなっているのがわかります。このみの幅に調節してください。
(※回しすぎることによりブレーキの効きが悪くなりますので回しすぎないようにしてください)
5

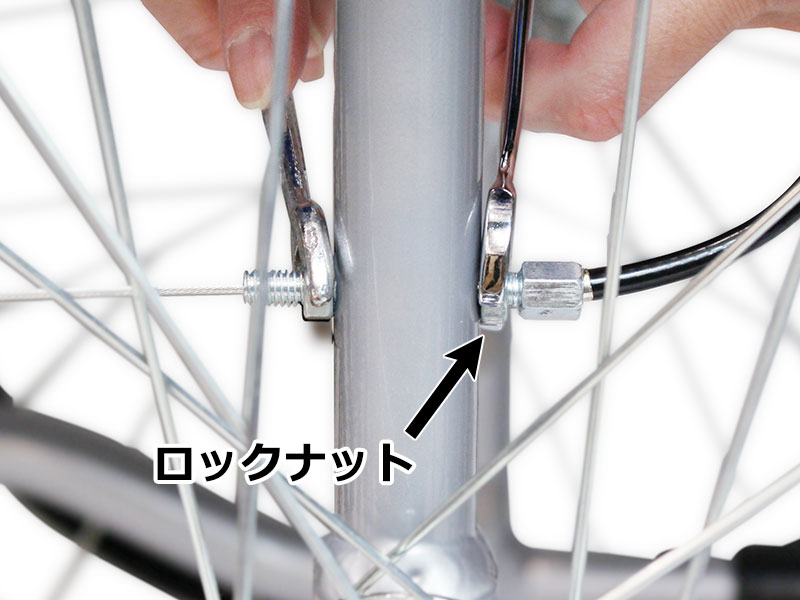

駐車ブレーキの調整完了
最後にゆるめたナットを矢印の方向にしめて完了です。
